Cześć patrzę na instrukcje ale nie mogę ogarnąć tej uszczelki . Kiedyś robiłem zdjęcia przy rozbieraniu ale zmiana telefonu popsuła wszystko . Pamiętam że były dwie (inne) jaką funkcję spełnia i gdzie ja dokładnie zamontować ?

[Maliniasty]

Element ten wchodzi w miskę łożyska kulkowego. Wciskasz to w miskę. A potem miskę w ramę.

[Jawoch]

Ok już chyba wiem . Czyli ta uszczelka ma zabezpieczać kulki żeby nie wpadły do środka . Montowana na dole , czyli skoro jest coś takiego na dole to taka sama uszczelka powinna być na górze ?

[Maliniasty]

Dokładnie.
Potrzebujesz 2 sztuki.

[Jawoch]

Dziękuję za pomoc pozdrawiam

[Jawoch]

Ma ktoś może zdjęcie jak ma być złożona kierownica z instrukcji nie do końca wychodzi mi odczytanie wszystkiego

Półka dolna
Uszczelka plastikowa
Kulki łożyskowe
Plastikowa podkładka która jest umiejscowiona już w środku
Co dalej ? Fajnie właśnie jakby były jakieś zdjęcia . Pozdrawiam

[andree]

Czy na pewno ta uszczelka ze zdjęcia wystepuje w główce ramy, w Jawie TS ?


a nie takie ?   https://4motor.pl/gb/rama-zawieszenie-stojak/202-uszczelka-miski-kierownicy-jawa-350-ts-9999999045530.html

[Jawoch]

Takie jak pokazujesz występują przy kulkach łożyskowych a w środku idzie podkładka plastikowa taka jak na pierwszym moim zdjęciu. Nie do końca wiem jak mam złożyć górę

[Maliniasty]

Tak samo
Jedno w miskę,  miskę w główkę, koszyczek z kulkami, smaru, od dołu sztyce, górna miska ta mała nakretka na mała i dokręcasz.  Na to idzie ta osłonka Co pokazał Andree, półka górna, podkładka, duża nakretka.

[andree]

U mnie ?, stary, znaczy luzem kulki

[andree]

Ma ktoś może fotke, albo może zrobić, jak ta uszczelka ze zdjęcia tam idzie w realu ?


U mnie  to wygląda jak na tym foto:

[Maliniasty]

Wkładasz ją w miskę. Zaznaczyłem na załączniku

[Rozztocz]

Dodam, że nie będzie jej widać z zewnątrz. Na zdjęciu na dole masz Andrzej uszczelniacz przeciwpyłowy czy jakoś tak to się nazywa https://www.4jawa.com/produkt/2512/uszczelka-lozyska-glowki-ramy-plastik-jawa-634-640

[andree]

Dodam, że nie będzie jej widać z zewnątrz. Na zdjęciu na dole masz Andrzej uszczelniacz przeciwpyłowy czy jakoś tak to się nazywa https://www.4jawa.com/produkt/2512/uszczelka-lozyska-glowki-ramy-plastik-jawa-634-640

No to wygląda na to że w modelu 638.0 nie dawali tej uszczelki, albo w mojej nie było , wszystkie elementy z główki ramy mam razem w pudełku i z plastików to są tylko te 2 uszczelki

[Maliniasty]

31.
Instrukcja do wszystkich 638.X
Warto pobrać sobie te dokumenty z forumowej biblioteki.

[Jawoch]

Już wszystko jasne . Dzięki za zdjęcia . Fajna instrukcja muszę odszukać taka będzie mi dużo łatwiej …

Dzięki za pomoc pozdrawiam serdecznie

[Maliniasty]

https://www.jawacz.pl/index.php?topic=27791.0

[Jawoch]

Już macie mnie powoli dosyć pewnie  macie może zdjęcie podkładki co idzie na kulki łożyskowe, skręciłem wszystko i pojawił się luz jakieś 2-3mm

Podpowiedź o co mi chodzi :

Podkładka z wyżłobieniem bez gwintu
Kulki łożyskowe
Podkładka dystansowa (która mnie interesuje najlepiej ze zdjęciem lub link)
Nakrętka górna z gwintem

Dziękuję

[Blenders]

Zdjęcia robiłem na szybko więc opisze co i jak.

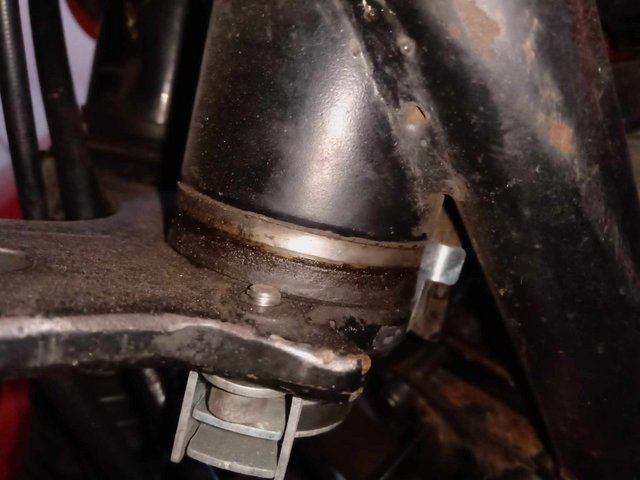

Zał. 1 i 2 to miski łożyska wbijane w główkę ramy z tymi plastikowymi elementami zamontowanymi żeby kulki się trzymały, składamy jak na zdj 2 i wbijamy w główkę.

Zał. 3 i 4

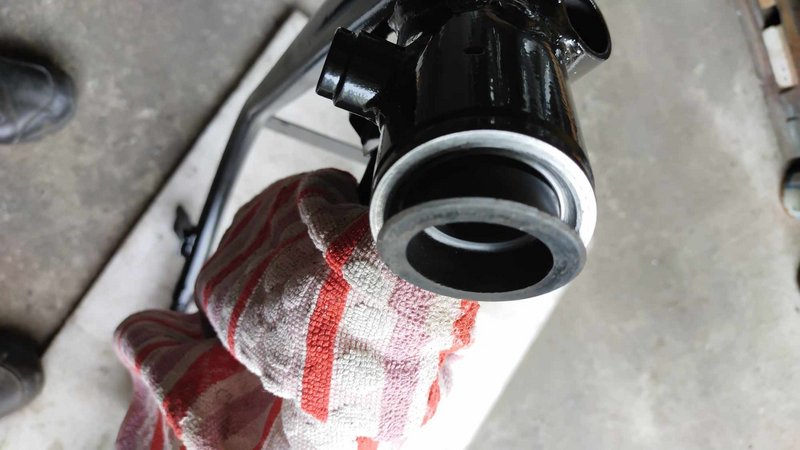

Mniejszą miskę montujemy na sztycę dajemy smar, kulki i uszczelkę przeciwpyłową z załącznika 4, montujemy ją odwrotnie niż na zdj. wtedy ładnie nam tam pasuje.

Zał. 5 -10

Wkładamy sztycę w główkę, dajemy smar, kulki i uszczelkę przeciwpyłową z zał. 4 i nakładamy druga mniejszą miskę  zał. 6
Potem zakręcamy nakrętkę zał. 7 i zakładamy górną półkę, na półkę montujemy jeszcze podkładkę z dwoma "pazurkami" i po dokręceniu punktujemy punktakiem w odpowiednim miejscu i na koniec nakrętka mocująca półkę
z zał. 10.

dodatkowo na zał. 11 wymiar tej plastikowej miski.

[andree]

Blenders, dzięki za expresową przesyłkę  , no ale niestety nie założe tych plastików osłaniających kulki, tak jak przewidywałem, nie do wszystkich modeli 638 te plastiki stosowali, moja Jawa ma miski główki ramy jakieś inne i ten plastik, wchodzi oczywiście w środek, ale wierzchem zachodzi na wyżłobienie w którym znajdują się kulki (zakrywa całą miskę), nie tak jak na Twoich fotkach Blenders, że góra plastiku znajduje się obok kulek  , "hybryda jakaś ta moja Jawa

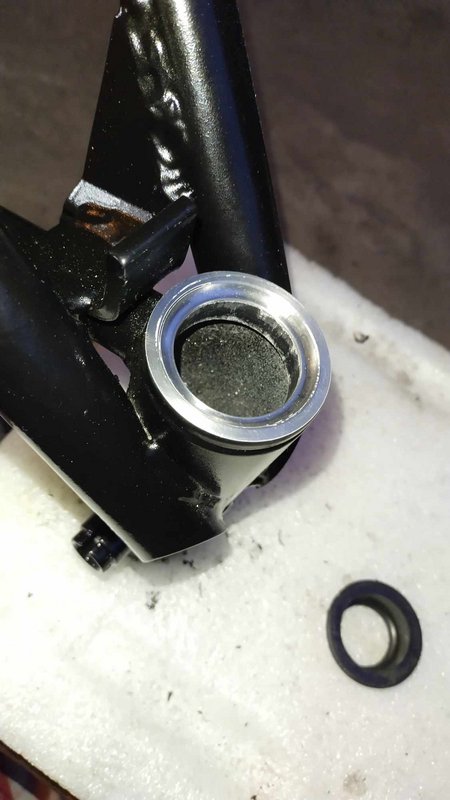

dół główki ramy

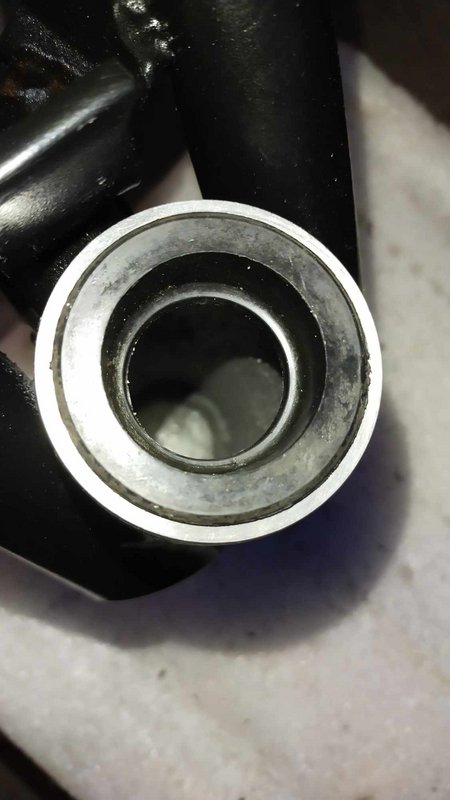

góra główki ramy

[Maliniasty]

Nie z tej strony to wkładasz
Serio.... od dołu miski, Blenders wyżej Ci to pokazał na zdjęciu nr 2....

[andree]

..ożesz, niedopatrzyłem  , to ja tego nie będę raczej zakładał, nie chce mi się wybijać misek, w Cezecie mi kiedyś pękła, stalowe toto..

[Jawoch]

Dzięki Andrea za pomoc ( okazało się u mnie że nie mam jednej części trzymającej kulki łożyskowe ale dzięki pomocy kolegi zamówiłem nowe kpl zestawy na dół i górę ) dlatego była taka różnica wysokości u mnie . Dzisiaj montaż i jak będę mieć chwilę wyślę zdjęcie jak wyszło …

[Maliniasty]

..ożesz, niedopatrzyłem  , to ja tego nie będę raczej zakładał, nie chce mi się wybijać misek, w Cezecie mi kiedyś pękła, stalowe toto..

Jak masz koszyczki to pół biedy czy są czy nie  luźne kulki bez tej plastikowej osłonki ciężko się układa,  nawet na smar.

[andree]

..ożesz, niedopatrzyłem  , to ja tego nie będę raczej zakładał, nie chce mi się wybijać misek, w Cezecie mi kiedyś pękła, stalowe toto..

Jak masz koszyczki to pół biedy czy są czy nie  luźne kulki bez tej plastikowej osłonki ciężko się układa,  nawet na smar.

Spoko, do Cezetów nie było problemów to i do Jawencji się włoży
